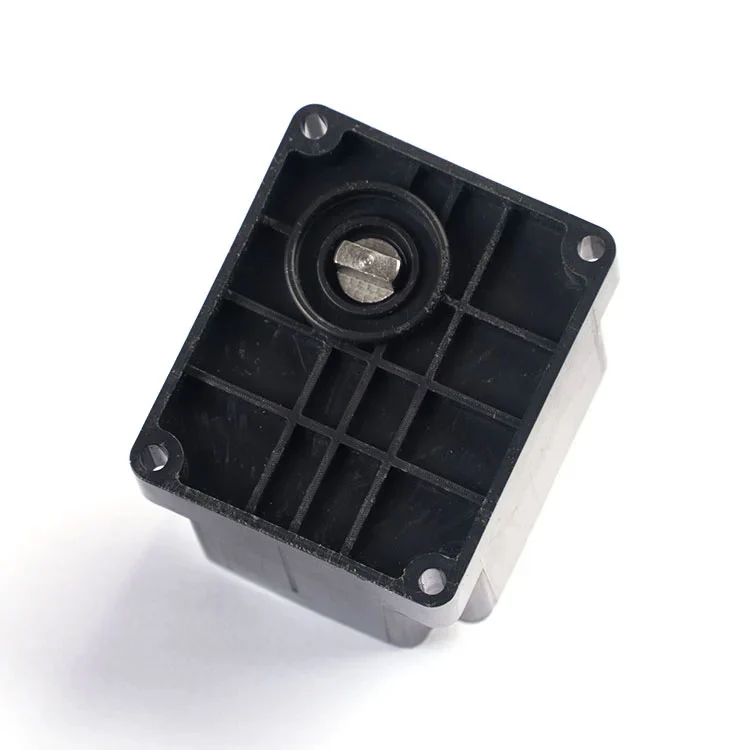

Беспроводной привод счетчика воды 3,6 В для интеллектуальных счетчиков воды DN15–DN25.
5-контактное соединение Plug-and-Play без проводов диаметром 2,0 мм, без сварки кабеля. 3,6 В постоянного тока · рабочее напряжение 2,5–5 В · двойное понижение: 2400:1 для DN15–DN20, 3700:1 для DN25 · крутящий момент ≥1,8–2,7 Н·м · рабочий ток ≤25 мА · ток блокировки ротора 450 мА · открывание/закрытие ≤10–16 с · IP67.
Предназначен для автоматизированной сборки счетчиков и платформ интеллектуальных счетчиков с батарейным питанием. Функции и последовательность выводов можно настроить.
Определение контактов OEM, разъем и настройка брендинга. Минимальный заказ и время выполнения подтверждены по котировке.Отправьте характеристики вашей измерительной платформы для получения подходящего предложения.
Если вы приобретаете приводы для линии по производству интеллектуальных счетчиков воды, вопросы одобрения предсказуемы: требует ли соединение сварки кабеля, удержит ли крутящий момент устаревший клапан и будет ли определение штифта соответствовать вашей плате счетчика без доработки? Этот беспроводной привод построен с учетом этих трех ограничений.
Kaiye производит приводы счетчиков воды с самого начала внедрения интеллектуальных счетчиков с годовой производительностью приводов10 миллионов комплектови более чем 30-летний опыт производства оборудования и регулирующей арматуры. Этот беспроводной привод является частью проверенной на практике платформы, разработанной для интеграции OEM, обеспечения единообразия партий и предсказуемых сроков выполнения заказов.
Ниже вы найдете сравнение соединений, рабочие параметры, определение контактов, ограничения на закупку и технические вопросы, которые ваша команда инженеров задаст перед утверждением образца.

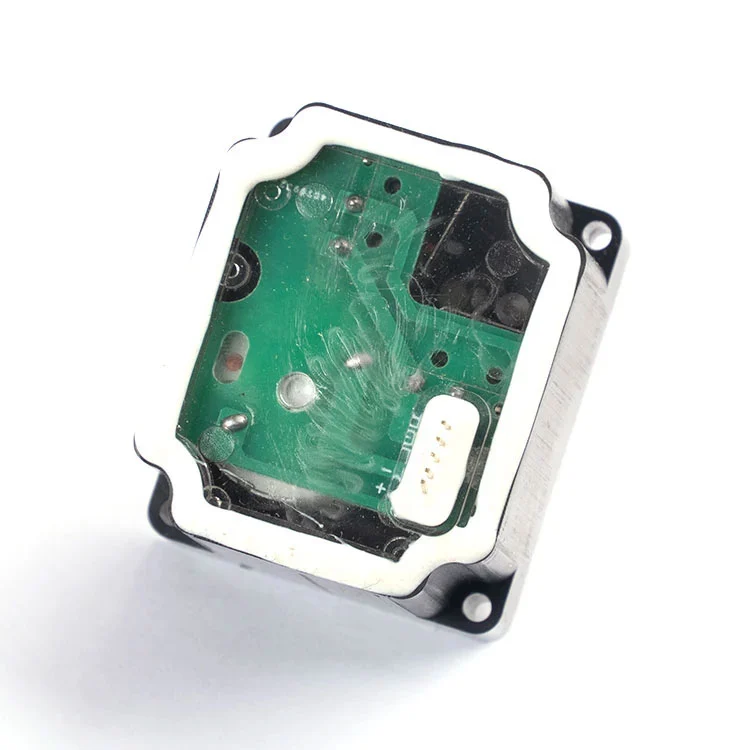

Совместите 5-контактную вилку диаметром 2,0 мм с гнездом на плате счетчика и установите привод на шток клапана.
Убедитесь, что вилка полностью вставлена и штыревой контакт устойчив. Сварка кабеля не требуется.
Включите питание и проверьте реакцию открытия/закрытия, потребление тока и ход клапана перед выпуском партии.

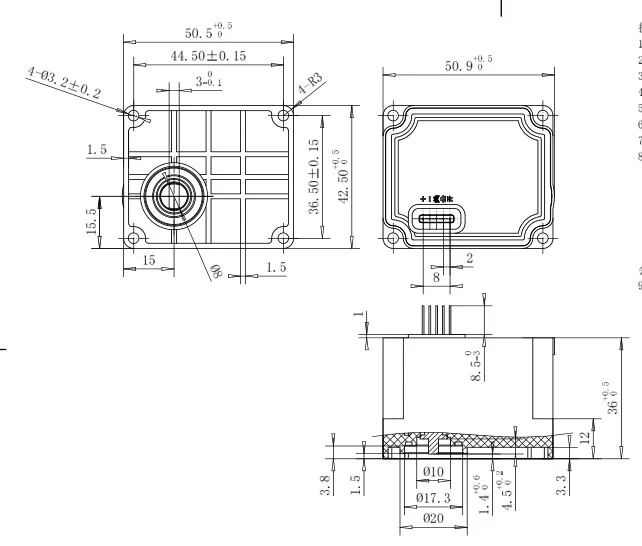

В таблице ниже отражена стандартная конфигурация беспроводного привода. Если ваша измерительная платформа работает с другим напряжением, кривой крутящего момента или определением выводов, эти параметры можно настроить во время проверки OEM.
| Параметр | Стандартное значение | Примечание о закупках |
|---|---|---|
| Номинальное напряжение | 3,6 В постоянного тока | Подтвердите совместимость с аккумулятором глюкометра. |
| Рабочий диапазон напряжения | 2,5–5 В постоянного тока | Более высокое напряжение в пределах диапазона обеспечивает больший крутящий момент, но сокращает срок службы. |
| Рабочий ток | ≤25 мА | Бюджет пикового тока во время хода клапана, а не только в режиме ожидания |
| Ток запертого ротора | Прибл. 450 мА (двигатель серии 300) | Полезно для определения размера драйвера и схемы защиты. |
| Коэффициент уменьшения | 2400:1 (Ду15–Ду20) 3700:1 (Ду25) |
Соответствие коэффициента уменьшения размеру клапана; не используйте 2400:1 на DN25 |
| Выходной крутящий момент | ≥1,8 Н·м (2400:1) ≥2,7 Н·м (3700:1) |
Проверьте соответствие момента затяжки клапана и размера трубы. |
| Время открытия/закрытия | ≤10 с (2400:1) ≤16 с (3700:1) |
Открыто-закрыто или близко-открыто при номинальном напряжении |
| Рейтинг водонепроницаемости | IP67 | Пыленепроницаемость и защита от временного погружения в воду. |
| Связь | 5-контактный разъем 2,0 мм, подключи и работай, без сварки кабеля | Функции и последовательность выводов можно настроить. |
Если на вашей плате измерителя используется другое определение контактов или ожидается другой разъем, команда инженеров Kaiye может просмотреть интерфейс и предложить подходящую конфигурацию, а не принудительно вставлять стандартный разъем в несовместимую плату.
Привод использует стандартный 5-контактный интерфейс 2,0 мм. Функции и последовательность выводов можно настроить в соответствии с требованиями вашего проекта.
| Номер контакта (2,0 мм) | Определение функции контакта |
|---|---|
| I | Сигнал управления открытием клапана |
| II | Общий терминал (COM) |
| III | Сигнал управления закрытием клапана |
| IV | Положительное питание постоянного тока (+) |
| V | Питание постоянного тока, отрицательное (-) |
Силовые контакты.Контакты IV и V питают привод двигателя. Цепь привода должна быть рассчитана на ток запертого ротора 450 мА, даже если нормальный рабочий ток составляет ≤25 мА, поскольку для срабатывания клапана может кратковременно потребоваться более высокий ток. Если привод подлежит замене на месте, рекомендуется установить защиту от обратной полярности на плате счетчика.
Управляющие штифты.На контактах I, II и III осуществляется управление открытием/закрытием и COM. Эту цепь следует рассматривать как вход управления, а не линию электропитания, и она должна оставаться независимой от модуля связи, чтобы сбой связи не отключал управление клапаном.
Перед выпуском объема покупатели должны подтвердить последовательность контактов, ориентацию вилки и положение привода внутри корпуса счетчика. Kaiye может предоставить образец для механической и электрической проверки перед размещением производственного заказа.
Привод предназначен для платформ интеллектуальных счетчиков, где простая сборка, низкое потребление тока и стабильное штыревое соединение имеют большее значение, чем высокоскоростное срабатывание. Типичные объемные приложения включают в себя:
Поскольку привод является частью более широкой платформы компонентов водомеров Kaiye, покупатели, приобретающие несколько компонентов, могут объединить квалификацию и логистику. Если ваш проект также требует беспроводной связи на уровне счетчика, привод предназначен для работы вместе с устройством Kaiye.беспроводной счетчик водыплатформа. Вы также можете просмотреть полную версиюДиапазон привода счетчика водыдля родственных моделей.
Для B2B-покупателей «производитель» должен означать управление процессом, а не просто торговую компанию с каталогом. Kaiye использует систему качества ISO 9001, управляет автоматизированным производством исполнительных механизмов и производит приводы водомеров уже более двух десятилетий. Этот беспроводной привод извлекает выгоду из этой производственной базы тремя конкретными способами:
Консистенция партии.Беспроволочное штыревое соединение исключает ручную сварку кабеля, которая является одним из крупнейших источников различий в сборке привода от агрегата к агрегату. Автоматизированная сборка и контролируемые размеры штифтов уменьшают колебания контактного сопротивления и времени отклика.
Входной контроль и финальное испытание.Стандартное производство включает функциональные проверки потребления тока, времени срабатывания и хода клапана. Покупатели могут запросить протокол проверки и план отбора проб перед размещением оптового заказа.
Прослеживаемость.Код модели, производственная партия и протоколы испытаний сохраняются, чтобы в случае возникновения проблемы на месте можно было изолировать затронутую группу населения, а не рассматривать каждый привод в проекте как подозрительный. Дополнительную информацию о производственной базе и системе качества Kaiye см.Профиль компании и обзор производства.
Беспроводной привод доступен в стандартной комплектации, но стандарт не означает фиксированный. Для OEM-покупателей и покупателей проектов после технической проверки обычно настраиваются следующие элементы:
Определение и последовательность выводов.Функции контактов и порядок контактов можно согласовать с вашей платой измерителя.
Разъем и корпус.Тип вилки, ее ориентация и корпус привода могут быть выбраны в соответствии с корпусом вашего счетчика и монтажным приспособлением.
Коэффициент сокращения.Если размер вашего клапана выходит за пределы DN15–DN25 или крутящий момент запирания необычен, альтернативное передаточное число или уровень двигателя могут оказаться более подходящими, чем стандартная конфигурация 2400:1 или 3700:1.
Брендирование и упаковка.Для оптовых заказов доступна маркировка частной торговой марки, нейтральная упаковка и маркировка для конкретного проекта.
Типичный минимальный заказ и время выполнения заказа подтверждаются в предложении. Стандартная доставка обычно осуществляется в течение 15–30 дней после заказа на заказ и подтверждения образца, в зависимости от количества заказа и наличия компонентов.
Что означает «нет провода» на этом приводе?
Это относится к беспроводному штыревому соединению: привод подключается непосредственно к основанию счетчика и электронному модулю через 5-контактный интерфейс 2,0 мм, при этом сварка кабеля не требуется. Это упрощает сборку и поддерживает автоматизированные производственные линии.
Для каких калибров водомеров подходит беспроводной привод?
Он предназначен для интеллектуальных счетчиков воды DN15–DN25. Используйте редукцию 2400:1 для счетчиков DN15 и DN20 и редукцию 3700:1 для счетчиков DN25.
Каково определение контакта?
Стандартное определение 5-контактного разъема 2,0 мм следующее: I сигнал управления открытием клапана, II общая клемма (COM), III сигнал управления закрытием клапана, IV мощность постоянного тока положительная (+), V мощность постоянного тока отрицательная (-). Функции и последовательность выводов можно настроить.
Можно ли настроить определение контактов, кабель или брендинг?
Да. Функции контактов, последовательность контактов, тип разъема и маркировка частной торговой марки могут быть указаны для оптовых заказов после технической проверки.
Каковы сроки доставки обычных заказов?
Срок доставки обычно составляет 15–30 дней и может быть короче или дольше в зависимости от периода модели и количества заказа.
