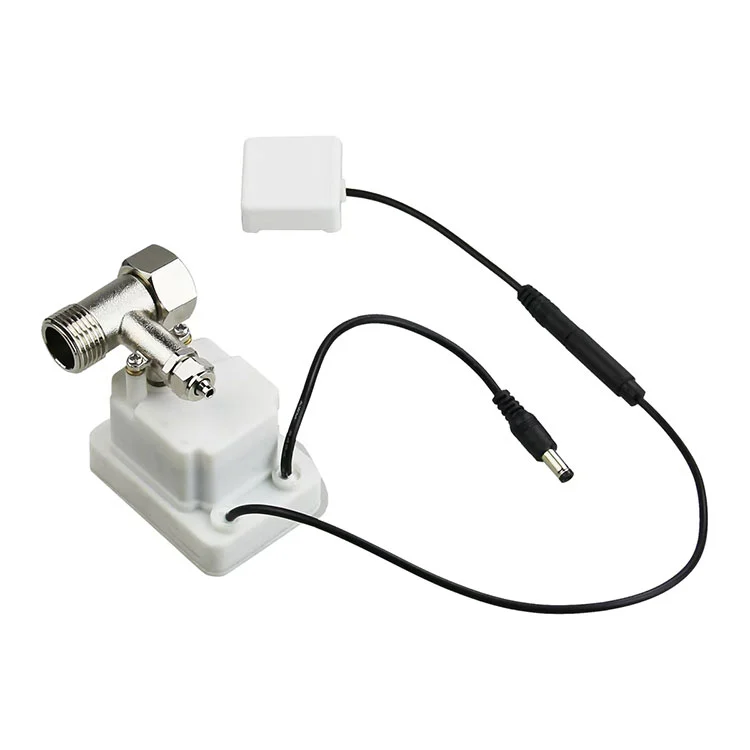

KY-KT-27 — Привод клапана очистки счетчика воды на 24 В для интеллектуальных счетчиков воды и систем очистки.
Выходной крутящий момент ≥1,8 Н·м · Механически обработанный металлический редуктор 2400:1 · Корпус IP66 · Реакция клапана ≤10 с · Рабочий ток ≤80 мА · Ток заторможенного ротора 450 мА.
Поддерживает электрическое дистанционное управление и ручное аварийное управление. Кабель сигнализации утечки вызывает автоматическое закрытие клапана и красный индикатор контакта с водой. Разработан для клапанных платформ DN15–DN20.
OEM-индивидуальная настройка: напряжение, длина кабеля и разъем, логика управления, уровень крутящего момента, брендинг и упаковка. Стандартный минимальный заказ от 500 шт.; Время выполнения 15–25 рабочих дней после утверждения образца.Отправьте характеристики вашего клапана для получения подходящего предложения.
Если вы приобретаете приводы клапанов для интеллектуальных счетчиков воды, систем очистки или управления трубопроводами малого диаметра при больших объемах, KY-KT-27 создан для одной цели: надежно закрывать и открывать клапаны по команде, цикл за циклом, без увеличения нагрузки на техническое обслуживание вашего продукта или проекта.
Kaiye производит приводы счетчиков воды с самого начала внедрения интеллектуальных счетчиков с годовой производительностью приводов10 миллионов комплектови более чем 30-летний опыт производства оборудования и регулирующей арматуры. KY-KT-27 является частью этой проверенной платформы, разработанной для интеграции OEM, обеспечения единообразия партий и предсказуемых сроков выполнения заказов.
Это не заполнитель каталога. Ниже вы найдете фактические рабочие параметры, логику монтажа и подключения, ограничения на закупку и технические вопросы, которые ваша команда инженеров задаст перед утверждением образца.
Большинство неисправностей клапанов интеллектуальных счетчиков происходят не из-за электроники. Они возникают из-за недостаточного крутящего момента на устаревших клапанах, нарушениях герметичности во влажных коробках счетчиков или конфигурации проводки, которая не соответствует платформе счетчика. KY-KT-27 напрямую устраняет эти три точки отказа.
Привод, рассчитанный на усилие ≥1,8 Н·м благодаря металлическому редуктору 2400:1, рассчитан на клапаны водосчетчиков DN15 и DN20. Металлические шестерни подвергаются механической обработке, а не спеканию, что сохраняет выходной крутящий момент при длительной езде на велосипеде и снижает риск скола зубьев в условиях остановки.
Ящики для счетчиков влажные, иногда погружены в воду и подвергаются воздействию конденсата. Корпус IP66 защищает трансмиссию и управляющую электронику, позволяя приводу оставаться работоспособным в открытых ямах, служебных шкафах и корпусах очистного оборудования.

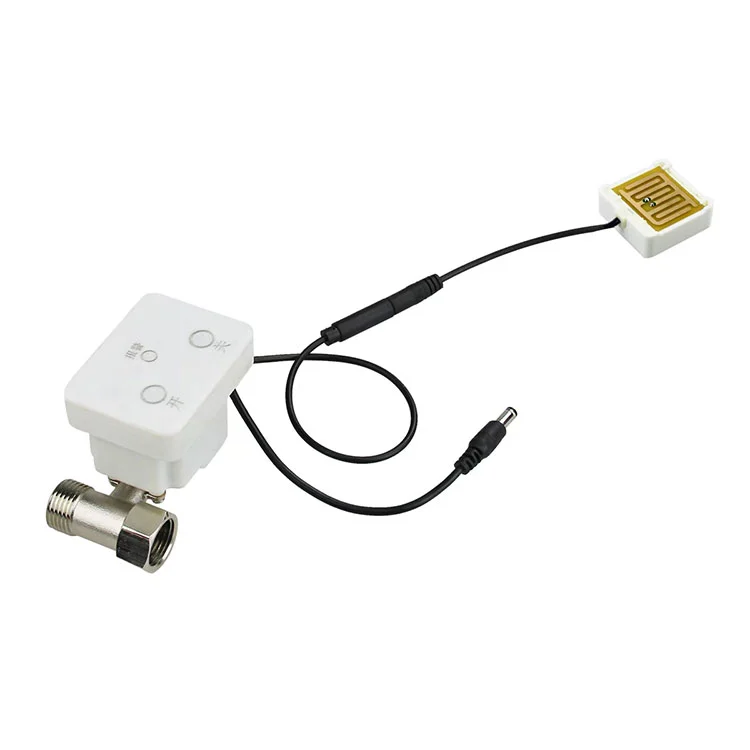

Когда дополнительный кабель сигнализации утечки воды обнаруживает контакт с водой, привод автоматически закрывает клапан и включает красный индикатор. Это встроенная защитная реакция, которая работает независимо от входной электроники счетчика, уменьшая зависимость от вмешательства встроенного программного обеспечения.
Монтажным бригадам необходимо привести в действие клапан до подачи питания, а бригадам технического обслуживания нужен способ открыть или закрыть клапан во время обслуживания. KY-KT-27 поддерживает ручное аварийное управление наряду с электрическим дистанционным управлением, поэтому клапан никогда не застревает.
В таблице ниже представлена стандартная конфигурация KY-KT-27. Если ваша измерительная платформа работает с другим напряжением, кривой крутящего момента или стандартом подключения, эти параметры можно настроить во время проверки OEM.
| Параметр | Стандартное значение | Примечание о закупках |
|---|---|---|
| Модель | КИ-КТ-27 | Подтвердите код модели на образце и в таблице данных. |
| Номинальное напряжение | 24 В постоянного тока | Рабочий диапазон 23–25 В; подтвердить совместимость с шиной питания счетчика |
| Рабочий ток | ≤80 мА | Бюджет пикового тока во время хода клапана, а не только в режиме ожидания |
| Ток запертого ротора | 450 мА | Полезно для определения размера драйвера и схемы защиты. |
| Выходной крутящий момент | ≥1,8 Н·м | Измерено при номинальном напряжении; проверьте момент затяжки клапана |
| Коэффициент уменьшения | 2400:1 | Подходит для клапанной платформы DN15–DN20. |
| Время отклика клапана | ≤10 с | Открыто-закрыто или близко-открыто при номинальном напряжении |
| Рейтинг водонепроницаемости | IP66 | Подходит для влажных, брызгозащищенных и наружных корпусов счетчиков. |
| Электропроводка | Кабель питания + кабель сигнализации утечки | Длина кабеля, тип разъема и цвет провода могут быть настроены по индивидуальному заказу. |
Если ваше приложение работает от напряжения 3,6 В, 5 В или 12 В или требует другого уровня крутящего момента, команда инженеров Kaiye может проанализировать нагрузку на клапан и предложить подходящую конфигурацию привода, а не заставлять стандартный артикул использовать несовместимую платформу клапана.
Для OEM-покупателей качество привода зависит от его соответствия корпусу расходомера, штоку клапана и плате управления. KY-KT-27 имеет компактную интегрированную конструкцию, предназначенную для компактных корпусов интеллектуальных счетчиков, со схемой подключения, которая отделяет питание от схемы обнаружения утечек.
Силовая проводка.Питание привода осуществляется через специальный кабель. Цепь привода должна быть рассчитана на ток заторможенного ротора 450 мА, даже если нормальный рабочий ток составляет ≤80 мА, поскольку для срабатывания клапана может кратковременно потребоваться более высокий ток. Если привод подлежит замене на месте, рекомендуется установить защиту от обратной полярности на плате счетчика.
Проводка сигнализации утечки.Кабель утечки имеет отдельный вход. Когда сенсорный кабель обнаруживает контакт с водой, привод закрывает клапан и включает красный индикатор тревоги. Эту цепь следует рассматривать как вход безопасности, а не измерительный сигнал, и она должна оставаться независимой от модуля связи, чтобы сбой связи не отключал закрытие, вызванное утечкой.
Монтажный интерфейс.Привод спроектирован на основе штока клапана и схемы крепления, используемой в корпусах клапанов интеллектуальных счетчиков DN15–DN20. Перед выпуском объема покупатели должны подтвердить площадь штока, расстояние между монтажными отверстиями и ориентацию привода внутри корпуса счетчика. Kaiye может предоставить образец для механической проверки перед размещением производственного заказа.
Если вы также приобретаете корпус счетчика или комплект клапана в сборе, привод можно проверить вместе скорпус счетчика водыи корпус клапана для уменьшения несоответствия интерфейсов при сборке.
Привод предназначен для управления клапанами малого диаметра, где электрическое дистанционное управление и безопасное закрытие имеют большее значение, чем высокоскоростное срабатывание. Типичные объемные приложения включают в себя:
Дистанционное открытие/закрытие для контроля выставления счетов, управления задолженностями и реагирования на утечки в многоквартирных домах и жилых счетах, управляемых коммунальными предприятиями.
Автоматическое отключение при обнаружении утечек, контроле уровня в резервуаре и срабатывании клапана цикла фильтрации в точках использования и коммерческом очистном оборудовании.
Пакетная установка при реконструкции старых поселков, управлении водными ресурсами в кампусах и подсчете счетчиков в промышленных парках, где приводы закупаются в четырех- или пятизначных количествах.
Поставка приводов производителям водомеров и предприятиям по автоматизации клапанов, которые интегрируют привод в свои собственные счетчики или клапаны перед отправкой в коммунальное предприятие.
Поскольку привод является частью более широкой платформы компонентов водомеров Kaiye, покупатели, приобретающие несколько компонентов, могут объединить квалификацию и логистику. Если ваш проект также требует беспроводной связи на уровне счетчика, привод предназначен для работы вместе с устройством Kaiye.беспроводной счетчик водыплатформа, где управление клапаном и дистанционная передача данных рассматриваются как одна система, а не как две отдельные части.
Для B2B-покупателей «производитель» должен означать управление процессом, а не просто торговую компанию с каталогом. Kaiye использует систему качества ISO 9001, управляет автоматизированным производством исполнительных механизмов и производит приводы водомеров уже более двух десятилетий. KY-KT-27 извлекает выгоду из этой производственной базы тремя конкретными способами:
Консистенция партии.Металлические шестерни изготавливаются по контролируемым размерам. Автоматизированная сборка уменьшает различия в зубчатом зацеплении, выходном крутящем моменте и времени отклика от агрегата к агрегату, что критически важно при установке тысяч приводов в рамках коммунального проекта.
Входной контроль и финальное испытание.Стандартное производство включает функциональные проверки потребления тока, времени срабатывания и хода клапана. Покупатели могут запросить протокол проверки и план отбора проб перед размещением оптового заказа.
Прослеживаемость.Код модели, производственная партия и протоколы испытаний сохраняются, чтобы в случае возникновения проблемы на месте можно было изолировать затронутую группу населения, а не рассматривать каждый привод в проекте как подозрительный. Дополнительную информацию о производственной базе и системе качества Kaiye см.Профиль компании и обзор производства.
KY-KT-27 доступен в стандартной комплектации, но стандарт не означает фиксированный. Для OEM-покупателей и покупателей проектов после технической проверки обычно настраиваются следующие элементы:
Напряжение и логика привода.Если ваша плата счетчика подает напряжение 3,6 В, 5 В или 12 В вместо 24 В, привод привода можно проверить и подобрать. Полярность управляющего сигнала и логика открытия/закрытия также могут быть согласованы с вашей платой.
Кабель и разъем.Длина кабеля, калибр провода, цветовой код и тип разъема могут быть указаны в соответствии с корпусом вашего счетчика и монтажным приспособлением.
Крутящий момент и передаточное число.Для клапанов с более высоким моментом запирания или другой геометрией штока альтернативное передаточное число или уровень двигателя могут оказаться более подходящими, чем стандартная конфигурация 2400:1.
Брендирование и упаковка.Для оптовых заказов доступна маркировка частной торговой марки, нейтральная упаковка и маркировка для конкретного проекта.
Типичный минимальный заказ для стандартной конфигурации начинается от 500 штук; индивидуальное напряжение, кабель или маркировка могут потребовать более высокого минимального заказа и этапа утверждения образца. Время выполнения стандартных единиц обычно составляет 15–25 рабочих дней после заказа на заказ и подтверждения образца, в зависимости от количества заказа и наличия компонентов. Окончательный минимальный заказ и время выполнения заказа подтверждаются в предложении.
Какова минимальная сумма заказа?
Стандартная комплектация начинается от 500 штук. Для индивидуального напряжения, кабеля, разъема или торговой марки может потребоваться более высокий минимальный заказ и этап утверждения образца.
Можно ли настроить привод на напряжение 3,6 В, 5 В или 12 В?
Да. Стандартное устройство рассчитано на 24 В постоянного тока, но после технической оценки привод может быть проверен и адаптирован к системам 3,6 В, 5 В или 12 В.
Каково время выполнения?
Стандартные единицы обычно доставляются через 15–25 рабочих дней после заказа на заказ и подтверждения образца, в зависимости от количества заказа и наличия компонентов.
Закрывает ли клапан автоматически при утечке воды?
Да, когда кабель сигнализации утечки обнаруживает контакт с водой, привод закрывает клапан и активирует красный индикатор тревоги.
