Если вы покупаете приводы клапанов с батарейным питанием для интеллектуальных счетчиков воды, ключевые вопросы всегда одни и те же: выдержит ли он крутящий момент на устаревших клапанах, как долго он будет работать на блоке сухих элементов счетчика и будет ли проводка соответствовать вашей плате счетчика без доработок? Этот актуатор на 3,6 В построен с учетом этих трех ограничений.
Kaiye производит приводы счетчиков воды с самого начала внедрения интеллектуальных счетчиков с годовой производительностью приводов10 миллионов комплектови более чем 30-летний опыт производства оборудования и регулирующей арматуры. Этот актуатор с сухими элементами является частью этой проверенной платформы, разработанной для интеграции OEM, обеспечения единообразия партий и предсказуемых сроков выполнения заказов.
Ниже вы найдете фактические рабочие параметры, логику подключения, ограничения на закупку и технические вопросы, которые ваша команда инженеров задаст перед утверждением образца.
Большинство неисправностей расходомерных клапанов с батарейным питанием происходят не из-за двигателя. Они возникают из-за недостаточного крутящего момента на устаревших клапанах, потребления тока, разряжающего аккумуляторную батарею быстрее, чем ожидалось, или проводки, которая не соответствует плате счетчика. Этот привод напрямую устраняет эти три точки отказа.
Привод, рассчитанный на усилие ≥1,8 Н·м за счет металлического редуктора 1500:1, рассчитан на клапаны счетчиков воды малого диаметра. Металлические шестерни подвергаются механической обработке, а не спеканию, что сохраняет выходной крутящий момент при длительной езде на велосипеде и снижает риск скола зубьев в условиях остановки.
Рабочий ток составляет ≤25 мА при номинальном напряжении 3,6 В, ток заторможенного ротора составляет 550 мА. Низкий рабочий ток — это то, что позволяет приводу работать от стандартного блока сухих элементов без чрезмерного разряда батареи, в то время как фигура заблокированного ротора сообщает вашей схеме привода, чего ожидать во время установки клапана.
Красный отрицательный, черный положительный, синий открыт, белый COM, желтый закрыт. Схема проводки отделяет питание от сигналов управления открытием/закрытием, поэтому привод может управляться существующей логикой управления платы счетчика без добавления отдельной платы реле.
Привод предназначен для жилых, подземных и неэлектрифицированных сценариев установки, где прокладка сети 220 В или выделенных силовых кабелей нецелесообразна. Он поддерживает стабильное управление клапаном и обратную связь по сигналу без инфраструктуры электропитания на объекте.
В таблице ниже отражена стандартная конфигурация привода с сухими элементами. Если ваша измерительная платформа работает с другим напряжением, кривой крутящего момента или стандартом подключения, эти параметры можно настроить во время проверки OEM.
| Параметр | Стандартное значение | Примечание о закупках |
|---|---|---|
| Номинальное напряжение | 3,6 В постоянного тока | Подтвердите совместимость с комплектом сухих элементов измерителя. |
| Рабочий диапазон напряжения | 2,5–5 В постоянного тока | Более высокое напряжение в пределах диапазона обеспечивает больший крутящий момент, но сокращает срок службы. |
| Рабочий ток | ≤25 мА | Бюджет пикового тока во время хода клапана, а не только в режиме ожидания |
| Ток запертого ротора | 550 мА | Полезно для определения размера драйвера и схемы защиты. |
| Выходной крутящий момент | ≥1,8 Н·м | Измерено при номинальном напряжении; проверьте момент затяжки клапана |
| Коэффициент уменьшения | 1500:1 | Совместим с платформой клапана водомера малого диаметра. |
| Время отклика клапана | ≤8 с | Открыто-закрыто или близко-открыто при номинальном напряжении |
| Электропроводка | Красный отрицательный, черный положительный, синий открыт, белый COM, желтый закрыт. | Длина кабеля, разъем и цвет провода могут быть настроены по индивидуальному заказу. |
Если ваша плата счетчика обеспечивает другую полярность управляющего сигнала или использует другой разъем, команда инженеров Kaiye может просмотреть проводку и предложить подходящую конфигурацию, а не вставлять стандартный жгут в несовместимую платформу счетчика.
Для OEM-покупателей качество привода зависит от его соответствия корпусу расходомера, штоку клапана и плате управления. Этот привод с сухими элементами имеет компактную конструкцию, предназначенную для компактных корпусов интеллектуальных счетчиков, со схемой проводки, которая отделяет питание от сигналов управления открытием/закрытием.
Силовая проводка.Красный – отрицательный, черный – положительный. Цепь привода должна быть рассчитана на ток заторможенного ротора 550 мА, даже если нормальный рабочий ток составляет ≤25 мА, поскольку для срабатывания клапана может кратковременно потребоваться более высокий ток. Если привод подлежит замене на месте, рекомендуется установить защиту от обратной полярности на плате счетчика.
Проводка управления.Синий — открыт, белый — COM, желтый — закрыт. Эту цепь следует рассматривать как вход управления, а не линию электропитания, и она должна оставаться независимой от модуля связи, чтобы сбой связи не отключал управление клапаном.

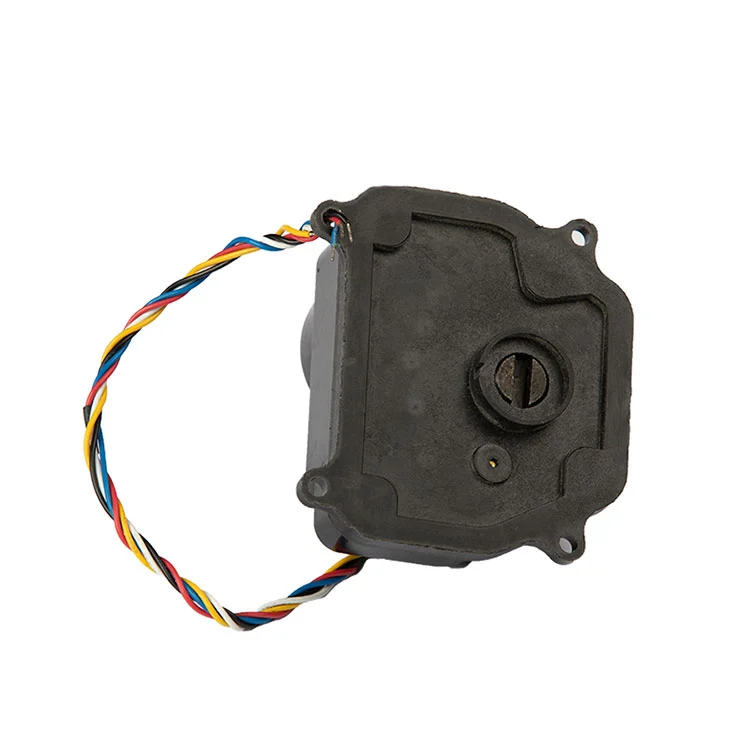

Монтажный интерфейс.Привод спроектирован на основе штока клапана и схемы крепления, используемой в корпусах клапанов интеллектуальных счетчиков малого диаметра. Перед выпуском объема покупатели должны подтвердить площадь штока, расстояние между монтажными отверстиями и ориентацию привода внутри корпуса счетчика. Kaiye может предоставить образец для механической проверки перед размещением производственного заказа.
Если вы также приобретаете корпус счетчика или комплект клапана в сборе, привод можно проверить вместе скорпус счетчика водыи корпус клапана для уменьшения несоответствия интерфейсов при сборке.
Привод предназначен для управления клапанами малого диаметра, где работа от аккумулятора и низкое потребление тока имеют большее значение, чем высокоскоростное срабатывание. Типичные объемные приложения включают в себя:
Дистанционное открытие/закрытие для контроля выставления счетов, управления задолженностями и реагирования на утечки в многоквартирных домах и жилых счетах, управляемых коммунальными предприятиями.
Установка счетчика под землей и на открытом воздухе, где сеть 220 В или выделенные силовые кабели непрактичны, а привод работает от блока сухих элементов счетчика.
Пакетная установка при реконструкции старых поселков, управлении водными ресурсами в кампусах и подсчете счетчиков в промышленных парках, где приводы закупаются в четырех- или пятизначных количествах.
Поставка приводов производителям водомеров и предприятиям по автоматизации клапанов, которые интегрируют привод в свои собственные счетчики или клапаны перед отправкой в коммунальное предприятие.
Поскольку привод является частью более широкой платформы компонентов водомеров Kaiye, покупатели, приобретающие несколько компонентов, могут объединить квалификацию и логистику. Если ваш проект также требует беспроводной связи на уровне счетчика, привод предназначен для работы вместе с устройством Kaiye.беспроводной счетчик водыплатформа.
Для B2B-покупателей «производитель» должен означать управление процессом, а не просто торговую компанию с каталогом. Kaiye использует систему качества ISO 9001, управляет автоматизированным производством исполнительных механизмов и производит приводы водомеров уже более двух десятилетий. Этот актуатор с сухими элементами извлекает выгоду из этой производственной базы тремя конкретными способами:
Консистенция партии.Металлические шестерни изготавливаются по контролируемым размерам. Автоматизированная сборка уменьшает различия в зубчатом зацеплении, выходном крутящем моменте и времени отклика от агрегата к агрегату, что критически важно при установке тысяч приводов в рамках коммунального проекта.
Входной контроль и финальное испытание.Стандартное производство включает функциональные проверки потребления тока, времени срабатывания и хода клапана. Покупатели могут запросить протокол проверки и план отбора проб перед размещением оптового заказа.
Прослеживаемость.Код модели, производственная партия и протоколы испытаний сохраняются, чтобы в случае возникновения проблемы на месте можно было изолировать затронутую группу населения, а не рассматривать каждый привод в проекте как подозрительный. Дополнительную информацию о производственной базе и системе качества Kaiye см.Профиль компании и обзор производства.
Привод с сухими элементами доступен в стандартной комплектации, но стандарт не означает фиксированный. Для OEM-покупателей и покупателей проектов после технической проверки обычно настраиваются следующие элементы:
Кабель и разъем.Длина кабеля, калибр провода, цветовой код и тип разъема могут быть указаны в соответствии с корпусом вашего счетчика и монтажным приспособлением.
Логика управления.Полярность сигнала открытия/закрытия и конфигурацию COM можно согласовать с вашей платой счетчика.
Крутящий момент и передаточное число.Для клапанов с более высоким моментом запирания или другой геометрией штока альтернативное передаточное число или уровень двигателя могут быть более подходящими, чем стандартная конфигурация 1500:1.
Брендирование и упаковка.Для оптовых заказов доступна маркировка частной торговой марки, нейтральная упаковка и маркировка для конкретного проекта.
Типичный минимальный заказ для стандартной конфигурации начинается от 500 штук; индивидуальный кабель, разъем или брендинг могут потребовать более высокого минимального заказа и этапа утверждения образца. Время выполнения стандартных единиц обычно составляет 15–25 рабочих дней после заказа на заказ и подтверждения образца. Окончательный минимальный заказ и время выполнения заказа подтверждаются в предложении.
Какова минимальная сумма заказа?
Стандартная комплектация начинается от 500 штук. Для индивидуального кабеля, разъема или брендинга может потребоваться более высокий минимальный заказ и этап утверждения образца.
Можно ли настроить привод для работы с проводами различной длины или разъемами?
Да. Длина кабеля, калибр провода, цветовой код и тип разъема могут быть указаны в соответствии с корпусом вашего счетчика и монтажным приспособлением.
Каково время выполнения?
Стандартные единицы обычно доставляются через 15–25 рабочих дней после заказа на заказ и подтверждения образца, в зависимости от количества заказа и наличия компонентов.
Совместим ли привод с интеллектуальными счетчиками с питанием от сухих элементов 3,6 В?
Да. Привод предназначен для систем с сухими аккумуляторными батареями напряжением 3,6 В постоянного тока с диапазоном рабочего напряжения 2,5–5 В. Во время технической проверки проверьте логику управления платой счетчика и нагрузку на клапан.
