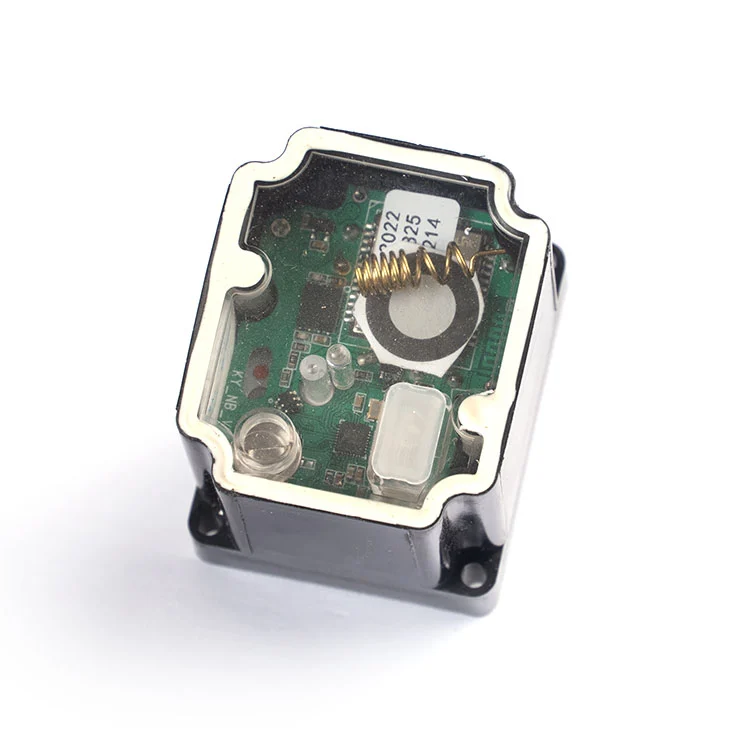

Модульный привод счетчика воды 3,6 В для интеллектуальных счетчиков воды DN15–DN25.
3,6 В постоянного тока · рабочее напряжение 2,5–5 В · двойное понижение: 2400:1 для DN15–DN20, 3700:1 для DN25 · крутящий момент ≥1,8–2,7 Н·м · рабочий ток ≤25 мА · ток блокировки ротора 450 мА · открывание/закрытие ≤10–16 с · IP67.
4-контактный разъем типа PH с 6 проводами (4 сигнальных + 2 питания). Предназначен для модульных платформ интеллектуальных счетчиков с батарейным питанием.
Поставка OEM/ODM · Модульный привод с двойным передаточным числом
Модульный привод оптового счетчика воды для платформ интеллектуальных счетчиков DN15–DN25
Если вы покупаете модульные приводы для платформы интеллектуального счетчика воды, вопросы одобрения предсказуемы: соответствует ли передаточное число размеру клапана, будет ли крутящий момент удерживаться на устаревшем клапане и будут ли разъем и определение проводов соответствовать вашей плате счетчика без доработок? Этот модульный привод на 3,6 В построен с учетом этих трех ограничений.
Kaiye производит приводы счетчиков воды с самого начала внедрения интеллектуальных счетчиков с годовой производительностью приводов10 миллионов комплектови более чем 30-летний опыт производства оборудования и регулирующей арматуры. Этот модульный привод является частью этой проверенной платформы, разработанной для интеграции OEM, обеспечения единообразия партий и предсказуемых сроков выполнения заказов.
Ниже вы найдете выбор двойного соотношения, рабочие параметры, логику проводки и разъемов, ограничения на закупки, а также технические вопросы, которые ваша команда инженеров задаст перед утверждением образца.
2400:1 · Ду15–Ду20
Стандартная жилая платформа
Коэффициент уменьшения
2400:1
Выходной крутящий момент
≥1,8 Н·м
Время открытия/закрытия
≤10 с
Номинальное напряжение
3,6 В постоянного тока
Рабочий ток
≤25 мА
3700:1 · Ду25
Больший диаметр отверстия/более высокий момент затяжки
Коэффициент уменьшения
3700:1
Выходной крутящий момент
≥2,7 Н·м
Время открытия/закрытия
≤16 с
Номинальное напряжение
3,6 В постоянного тока
Рабочий ток
≤25 мА
Что на самом деле решает для покупателей модульный привод
Большинство проблем с интеграцией модульного привода связаны не с двигателем. Они возникают из-за выбора неправильного коэффициента уменьшения для размера клапана, потребления тока, разряжающего аккумуляторную батарею быстрее, чем ожидалось, или определений разъемов и проводов, которые не соответствуют плате счетчика. Этот привод напрямую устраняет эти три точки отказа.
Двойное передаточное число соответствует размеру клапана.2400:1 для Ду15–Ду20 и 3700:1 для Ду25. Версия 3700:1 обеспечивает усилие ≥2,7 Н·м для работы с более высоким крутящим моментом затвора клапанов DN25, тогда как версия 2400:1 сохраняет время срабатывания на уровне ≤10 с для меньших отверстий.
Низкое потребление тока для счетчиков с батарейным питанием.Рабочий ток составляет ≤25 мА при номинальном напряжении 3,6 В, ток заторможенного ротора составляет 450 мА. Низкий рабочий ток позволяет приводу работать от аккумуляторной батареи без чрезмерного разряда, а рисунок заблокированного ротора сообщает вашей схеме привода, чего ожидать во время закрытия клапана.
Разъем типа PH 4P, 6 проводов.4 сигнальные линии плюс 2 провода питания. Разъем предназначен для модульных платформ счетчиков, где привод подключается к плате, а не подключается жестко.
IP67 для влажных и наружных ям счетчиков.Корпус имеет степень защиты IP67 для временного погружения в воду и проникновения пыли, подходит для уличных коробок счетчиков, подземных ям и влажных хозяйственных шкафов.
Технические характеристики Покупатели должны проверить перед заказом
В таблице ниже отражена стандартная модульная конфигурация привода. Если ваша измерительная платформа работает с другим напряжением, кривой крутящего момента или конструкцией разъемов, эти параметры можно настроить во время проверки OEM.
Параметр
Стандартное значение
Примечание о закупках
Номинальное напряжение
3,6 В постоянного тока
Подтвердите совместимость с аккумулятором глюкометра.
Рабочий диапазон напряжения
2,5–5 В постоянного тока
Более высокое напряжение в пределах диапазона обеспечивает больший крутящий момент, но сокращает срок службы.
Рабочий ток
≤25 мА
Бюджет пикового тока во время хода клапана, а не только в режиме ожидания
Ток запертого ротора
450 мА
Полезно для определения размера драйвера и схемы защиты.
Коэффициент уменьшения
2400:1 (Ду15–Ду20) 3700:1 (Ду25)
Соответствие коэффициента уменьшения размеру клапана; не используйте 2400:1 на DN25
Выходной крутящий момент
≥1,8 Н·м (2400:1) ≥2,7 Н·м (3700:1)
Проверьте соответствие момента затяжки клапана и размера трубы.
Время открытия/закрытия
≤10 с (2400:1) ≤16 с (3700:1)
Открыто-закрыто или близко-открыто при номинальном напряжении
Рейтинг водонепроницаемости
IP67
Подходит для влажных, брызгозащищенных и наружных корпусов счетчиков.
Разъем
Тип PH, 4P с 6 проводами
4 сигнальные линии + 2 провода питания; подтвердить определение провода по таблице данных
Если на вашей плате счетчика используется другой разъем или ожидается другое определение проводов, команда инженеров Kaiye может просмотреть жгут проводов и предложить подходящую конфигурацию, а не вставлять стандартный разъем в несовместимую плату.
Проводка и разъем: что спрашивают инженеры в первую очередь
Для модульных измерительных платформ привод настолько хорош, насколько хорошо он подходит к измерительной плате, штоку клапана и корпусу. В этом приводе используется 4-контактный разъем типа PH с 6 проводами: 4 сигнальные линии плюс 2 провода питания. Вилка предназначена для установки непосредственно на плату счетчика, а не для жесткого подключения.
Силовая проводка.Силовая пара питает привод двигателя. Цепь привода должна быть рассчитана на ток запертого ротора 450 мА, даже если нормальный рабочий ток составляет ≤25 мА, поскольку для срабатывания клапана может кратковременно потребоваться более высокий ток. Если привод подлежит замене на месте, рекомендуется установить защиту от обратной полярности на плате счетчика.
Сигнальная проводка.4 сигнальные линии обеспечивают управление открытием/закрытием и обратную связь по положению. Эту цепь следует рассматривать как вход управления, а не линию электропитания, и она должна оставаться независимой от модуля связи, чтобы сбой связи не отключал управление клапаном.
Определение провода.В текущей документации продукта указано 6 проводов, но перед началом производства необходимо сверить определения цветов с фактическими техническими данными. Покупатели должны запросить окончательную схему подключения и распиновку перед утверждением образца.
Монтажный интерфейс.Привод спроектирован на основе штока клапана и схемы крепления, используемой в корпусах модульных клапанов интеллектуальных счетчиков DN15–DN25. Перед выпуском объема покупатели должны подтвердить площадь штока, расстояние между монтажными отверстиями и ориентацию привода внутри корпуса счетчика. Kaiye может предоставить образец для механической проверки перед размещением производственного заказа.
Если вы также приобретаете корпус счетчика или комплект клапана в сборе, привод можно проверить вместе скорпус счетчика водыи корпус клапана для уменьшения несоответствия интерфейсов при сборке.
Где используется модульный привод: применение для объемных проектов
Привод предназначен для модульных платформ интеллектуальных счетчиков, где работа от аккумулятора, низкое потребление тока и съемный разъем имеют большее значение, чем высокоскоростное срабатывание. Типичные объемные приложения включают в себя:
Умные бытовые счетчики воды (DN15–DN20).Дистанционное открытие/закрытие для контроля выставления счетов, управления задолженностями и реагирования на утечки в многоквартирных домах и жилых счетах, управляемых коммунальными предприятиями. Используйте версию 2400:1.
Счетчики большего диаметра для бытовых и легких коммерческих помещений (DN25).Там, где крутящий момент клапана выше и для обеспечения надежного закрытия требуется версия 3700:1.
Неэлектрифицированные счетчиковые ямы.Установка счетчика под землей и на открытом воздухе, когда сеть 220 В или выделенные силовые кабели непрактичны, а привод работает от аккумуляторной батареи счетчика.
OEM-платформы учета.Поставка приводов производителям водосчетчиков, которые интегрируют модульный привод в свои собственные счетчики перед отправкой в коммунальное предприятие.
Поскольку привод является частью более широкой платформы компонентов водомеров Kaiye, покупатели, приобретающие несколько компонентов, могут объединить квалификацию и логистику. Если ваш проект также требует беспроводной связи на уровне счетчика, привод предназначен для работы вместе с устройством Kaiye.беспроводной счетчик водыплатформа. Вы также можете просмотреть полную версиюДиапазон привода счетчика водыдля родственных моделей.
Качество, стабильность и что на самом деле означает здесь слово «производитель»
Для B2B-покупателей «производитель» должен означать управление процессом, а не просто торговую компанию с каталогом. Kaiye использует систему качества ISO 9001, управляет автоматизированным производством исполнительных механизмов и производит приводы водомеров уже более двух десятилетий. Этот модульный привод извлекает выгоду из этой производственной базы тремя конкретными способами:
Консистенция партии.Шестерни изготавливаются по контролируемым размерам. Автоматизированная сборка уменьшает различия в зубчатом зацеплении, выходном крутящем моменте и времени отклика от агрегата к агрегату, что критически важно при установке тысяч приводов в рамках коммунального проекта.
Входной контроль и финальное испытание.Стандартное производство включает функциональные проверки потребления тока, времени срабатывания и хода клапана. Покупатели могут запросить протокол проверки и план отбора проб перед размещением оптового заказа.
Прослеживаемость.Код модели, производственная партия и протоколы испытаний сохраняются, чтобы в случае возникновения проблемы на месте можно было изолировать затронутую группу населения, а не рассматривать каждый привод в проекте как подозрительный. Дополнительную информацию о производственной базе и системе качества Kaiye см.Профиль компании и обзор производства.
Условия OEM-индивидуализации и закупок
Модульный привод доступен в стандартной комплектации, но стандарт не означает фиксированный. Для OEM-покупателей и покупателей проектов после технической проверки обычно настраиваются следующие элементы:
Кабель и разъем.Длина кабеля, калибр провода, цветовой код и тип разъема могут быть указаны в соответствии с корпусом вашего счетчика и монтажным приспособлением.
Определение проводов и логика управления.Отображение сигналов открытия/закрытия и полярность питания можно согласовать с вашей платой измерителя.
Коэффициент сокращения.Если размер вашего клапана выходит за пределы DN15–DN25 или крутящий момент запирания необычен, альтернативное передаточное число или уровень двигателя могут оказаться более подходящими, чем стандартная конфигурация 2400:1 или 3700:1.
Брендирование и упаковка.Для оптовых заказов доступна маркировка частной торговой марки, нейтральная упаковка и маркировка для конкретного проекта.
Типичный минимальный заказ и время выполнения заказа подтверждаются в предложении. Стандартная доставка обычно осуществляется в течение 15–30 дней после заказа на заказ и подтверждения образца, в зависимости от количества заказа и наличия компонентов.
Часто задаваемые вопросы по закупкам
Для каких характеристик интеллектуальных водомеров подходит модульный привод? Привод предназначен для интеллектуальных счетчиков воды DN15–DN25. Используйте редуктор 2400:1 для счетчиков DN15 и DN20 и редуктор 3700:1 для счетчиков DN25, соответствующий требованиям к управлению клапаном каждого калибра.
В чем преимущество низкого рабочего тока (≤25 мА)? Низкий рабочий ток снижает энергопотребление счетчиков с батарейным питанием, продлевает циклы замены батарей и снижает нагрев и шум во время работы.
Какова конфигурация разъема и проводки? В приводе используется 4-контактный разъем типа PH с 6 проводами: 4 сигнальные линии плюс 2 провода питания. Перед заказом проверьте точное определение цвета провода в соответствии с фактическим техническим описанием продукта.
Можно ли настроить кабель, разъем или брендинг? Да. Длина кабеля, калибр провода, цветовой код, тип разъема и маркировка частной торговой марки могут быть указаны для объемных заказов.
Каковы сроки доставки обычных заказов? Срок доставки обычно составляет 15–30 дней и может быть короче или дольше в зависимости от периода модели и количества заказа.
