Привод контроллера шарового клапана счетчика воды

Что на самом деле решает для покупателей привод шарового крана

Большинство неисправностей шаровых кранов интеллектуальных счетчиков происходят не из-за двигателя. Они возникают из-за недостаточной тяги на устаревших клапанах, потребления тока, разряжающего аккумуляторную батарею быстрее, чем ожидалось, или из-за проводки, которая не соответствует плате счетчика. Этот привод напрямую устраняет эти три точки отказа.

• Упор с запасом по высоте для старых шаровых кранов.Привод, рассчитанный на нагрузку >15 кг благодаря редуктору 1000:1, рассчитан на шаровые краны водомеров малого диаметра. Подтвердите момент затяжки клапана во время технической проверки.
• Низкое потребление тока для счетчиков с батарейным питанием.Рабочий ток составляет ≤25 мА при номинальном напряжении 3,6 В, ток заторможенного ротора составляет 450 мА. Низкий рабочий ток позволяет приводу работать от блока сухих элементов без чрезмерного дренажа, в то время как фигура заблокированного ротора сообщает вашей схеме привода, чего ожидать во время установки клапана.

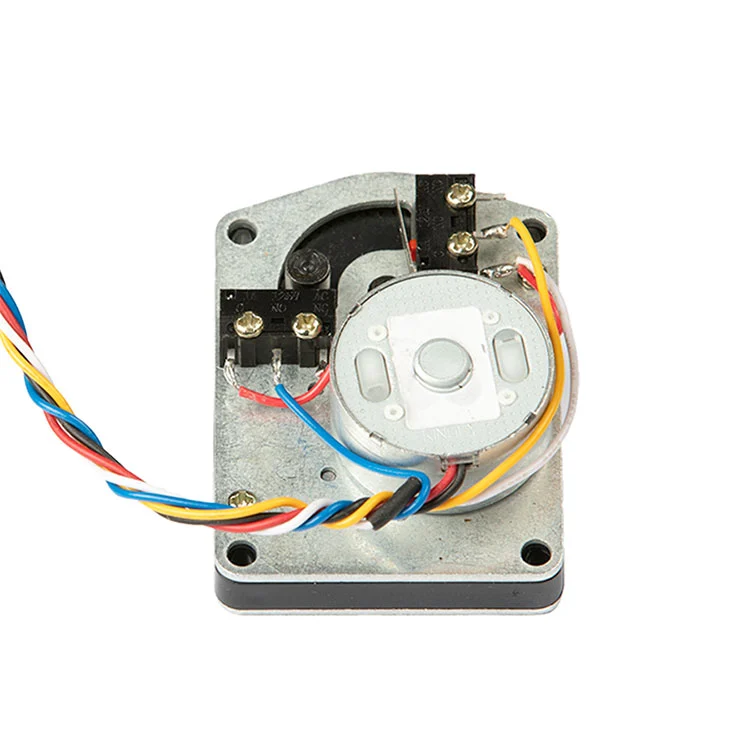

• Пятипроводное управление, согласованное со щитами учета.Красный положительный, черный отрицательный, синий открыт, белый COM, желтый закрыт. Схема проводки отделяет питание от сигналов управления открытием/закрытием, поэтому привод может управляться существующей логикой управления платы счетчика.
• Предназначен для неэлектрифицированных счетчиковых ям.Привод предназначен для жилых, подземных и неэлектрифицированных сценариев установки, где прокладка сети 220 В или выделенных силовых кабелей нецелесообразна.

Технические характеристики Покупатели должны проверить перед заказом

В таблице ниже отражена стандартная конфигурация привода шарового крана. Если ваша измерительная платформа работает с другим напряжением, кривой тяги или стандартом подключения, эти параметры можно настроить во время проверки OEM.

Если ваша плата счетчика обеспечивает другую полярность управляющего сигнала или использует другой разъем, команда инженеров Kaiye может просмотреть проводку и предложить подходящую конфигурацию, а не вставлять стандартный жгут в несовместимую платформу счетчика.

Интеграция, подключение и монтаж: что спрашивают инженеры в первую очередь

Для OEM-покупателей качество привода зависит от его соответствия корпусу расходомера, штоку шарового крана и плате управления. Этот привод имеет компактную конструкцию, предназначенную для компактных корпусов интеллектуальных счетчиков, со схемой проводки, которая отделяет питание от сигналов управления открытием/закрытием.

Силовая проводка.Красный – положительный, черный – отрицательный. Цепь привода должна быть рассчитана на ток запертого ротора 450 мА, даже если нормальный рабочий ток составляет ≤25 мА, поскольку для срабатывания клапана может кратковременно потребоваться более высокий ток. Если привод подлежит замене на месте, рекомендуется установить защиту от обратной полярности на плате счетчика.

Проводка управления.Синий — открыт, белый — COM, желтый — закрыт. Эту цепь следует рассматривать как вход управления, а не линию электропитания, и она должна оставаться независимой от модуля связи, чтобы сбой связи не отключал управление клапаном.

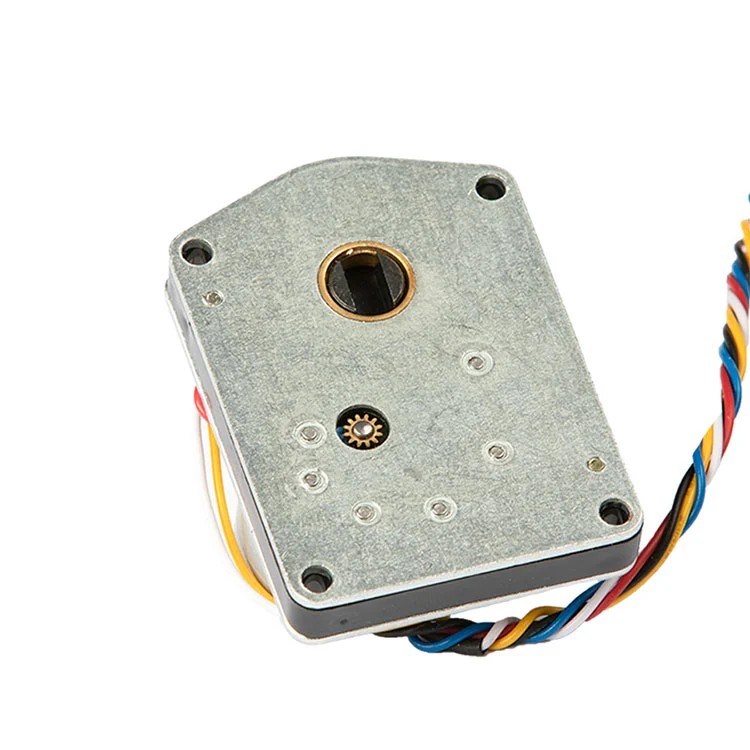

Монтажный интерфейс.Привод спроектирован на основе штока шарового клапана и схемы крепления, используемой в корпусах клапанов интеллектуальных счетчиков малого диаметра. Перед выпуском объема покупатели должны подтвердить площадь штока, расстояние между монтажными отверстиями и ориентацию привода внутри корпуса счетчика. Kaiye может предоставить образец для механической проверки перед размещением производственного заказа.

Если вы также приобретаете корпус счетчика или комплект клапана в сборе, привод можно проверить вместе скорпус счетчика водыи корпус клапана для уменьшения несоответствия интерфейсов при сборке.

Где используется привод шарового крана: применение, подходящее для объемных проектов

Привод предназначен для управления шаровыми кранами малого диаметра, где работа от аккумулятора и низкое потребление тока имеют большее значение, чем высокоскоростное срабатывание. Типичные объемные приложения включают в себя:

Поскольку привод является частью более широкой платформы компонентов водомеров Kaiye, покупатели, приобретающие несколько компонентов, могут объединить квалификацию и логистику. Если ваш проект также требует беспроводной связи на уровне счетчика, привод предназначен для работы вместе с устройством Kaiye.беспроводной счетчик водыплатформа. Вы также можете просмотреть полную версиюДиапазон привода счетчика водыдля родственных моделей.

Качество, стабильность и что на самом деле означает здесь слово «производитель»

Для B2B-покупателей «производитель» должен означать управление процессом, а не просто торговую компанию с каталогом. Kaiye использует систему качества ISO 9001, управляет автоматизированным производством исполнительных механизмов и производит приводы водомеров уже более двух десятилетий. Этот привод шарового крана извлекает выгоду из этой производственной базы тремя конкретными способами:

Консистенция партии.Шестерни изготавливаются по контролируемым размерам. Автоматизированная сборка уменьшает различия в зубчатом зацеплении, мощности тяги и времени отклика от агрегата к агрегату, что критически важно при установке тысяч приводов в рамках коммунального проекта.

Входной контроль и финальное испытание.Стандартное производство включает функциональные проверки потребления тока, времени срабатывания и хода клапана. Покупатели могут запросить протокол проверки и план отбора проб перед размещением оптового заказа.

Прослеживаемость.Код модели, производственная партия и протоколы испытаний сохраняются, чтобы в случае возникновения проблемы на месте можно было изолировать затронутую группу населения, а не рассматривать каждый привод в проекте как подозрительный. Дополнительную информацию о производственной базе и системе качества Kaiye см.Профиль компании и обзор производства.

Условия OEM-индивидуализации и закупок

Привод шарового клапана доступен в стандартной комплектации, но стандарт не означает фиксированный. Для OEM-покупателей и покупателей проектов после технической проверки обычно настраиваются следующие элементы:

Кабель и разъем.Длина кабеля, калибр провода, цветовой код и тип разъема могут быть указаны в соответствии с корпусом вашего счетчика и монтажным приспособлением.

Логика управления.Полярность сигнала открытия/закрытия и конфигурацию COM можно согласовать с вашей платой счетчика.

Тяга и передаточное число.Для клапанов с более высоким усилием на седле или другой геометрией штока альтернативное передаточное число или уровень двигателя могут быть более подходящими, чем стандартная конфигурация 1000:1.

Брендирование и упаковка.Для оптовых заказов доступна маркировка частной торговой марки, нейтральная упаковка и маркировка для конкретного проекта.

Типичный минимальный заказ и время выполнения заказа подтверждаются в предложении. Стандартная доставка обычно осуществляется в течение 15–30 дней после заказа на заказ и подтверждения образца, в зависимости от количества заказа и наличия компонентов.

Часто задаваемые вопросы по закупкам

Вы производитель?
Да. Kaiye имеет собственную фабрику с более чем 30-летним производственным опытом.

Можете ли вы упаковать этот продукт в соответствии с нашими требованиями?
Да. Индивидуальная упаковка и маркировка приветствуются для объемных заказов.

Каковы сроки доставки обычных заказов?
Срок доставки обычно составляет 15–30 дней и может быть короче или дольше в зависимости от периода модели и количества заказа.

Каково определение проводки?
Красный — положительный, черный — отрицательный, синий — открыт, белый — COM, желтый — закрыт.

Каков рейтинг водонепроницаемости?
В стандартной конфигурации не указан рейтинг IP. Подтвердите требуемый уровень IP при проектировании для наружной или погружной установки.

Совместим ли он с интеллектуальными счетчиками воды с сухими батареями 3,6 В?
Да. Привод предназначен для систем постоянного тока 3,6 В с диапазоном рабочего напряжения 2,5–5 В. Во время технической проверки проверьте логику управления платой счетчика и нагрузку на клапан.
