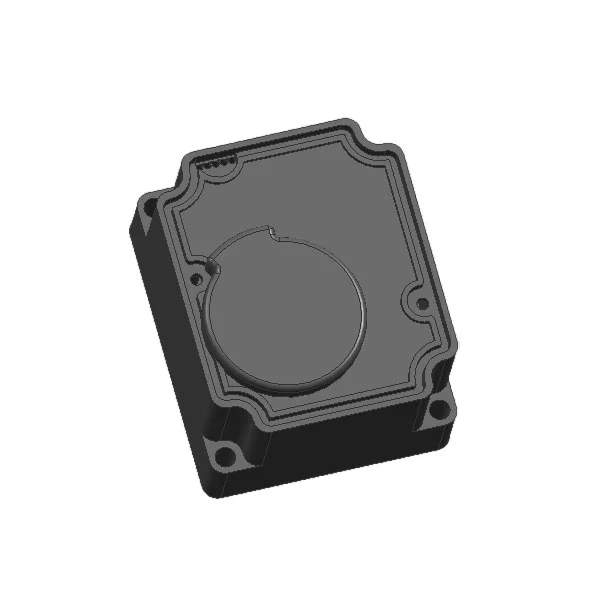

Этот малошумный мотор-редуктор для счетчиков воды специально создан для интеллектуальных систем учета воды и имеет следующие основные сценарии применения:
• Беспроводные бытовые интеллектуальные счетчики воды
• Интеллектуальные счетчики воды с клапанным управлением и предоплатой.
• Системы дистанционного автоматического считывания показаний счетчиков (AMR).
• Моторизованная арматура для водомерных трубопроводов Ду15–Ду50.
Если не указано иное, все параметры малошумного мотор-редуктора счетчика воды, используемого в счетчиках воды, проверяются при стандартной температуре окружающей среды (23°C) и номинальном рабочем напряжении.
1. Номинальное рабочее напряжение: 3,6 В постоянного тока.
2. Допустимый диапазон рабочего напряжения: 2,5–5 В постоянного тока. Примечание. В пределах допустимого диапазона более высокое входное напряжение обеспечивает более высокий выходной крутящий момент, но сокращает срок службы привода.
3. Рабочий ток холостого хода при номинальном напряжении: ≤ 25 мА.
4. Ток заторможенного ротора (остановки) при номинальном напряжении: ≤ 450 мА (для двигателя серии 300).
5. Номинальный выходной крутящий момент:
o ≥ 1,8 Н·м (в соответствии с передаточным числом редуктора 2400:1)
o ≥ 2,7 Н·м (в соответствии с передаточным числом редуктора 3700:1)
6. Время срабатывания клапана 90° (четверть оборота):
o ≤ 10 с (в соответствии с передаточным числом редуктора 2400:1)
o ≤ 16 с (в соответствии с передаточным числом редуктора 3700:1)
7. Стандартные варианты передаточного числа: 2400:1, 3700:1.
8. Определение последовательности проводов (WSD)
| Цвет провода | Определение основной функции |
| Синий | Сигнал переключателя открытого положения клапана |
| Белый | Общий терминал (COM) для сигналов положения |
| Желтый | Сигнал переключателя закрытого положения клапана |
| Черный | Положительный полюс питания постоянного тока (+) |
| Красный | Отрицательный полюс питания постоянного тока (-) |
| Примечание. Последовательность проводов, цветовая маркировка и длина проводов могут быть полностью настроены в соответствии с конкретными требованиями заказчика. |
Класс защиты от проникновения (IP): IP67Примечание: Степень пыленепроницаемости IP67 и защита от погружения в воду достигается только в том случае, если привод правильно собран и надежно закреплен с соответствующим герметичным корпусом водомера.
Вопрос: С какими размерами труб совместим привод KY-59?
A: Малошумный мотор-редуктор счетчика воды предназначен для клапанов счетчика воды от DN15 до DN50 и имеет два варианта передаточного числа, соответствующие различным требованиям к крутящему моменту для различных диаметров труб и условий работы.
Вопрос: Можно ли настроить последовательность проводов и характеристики проводов?
А: Да. Мы поддерживаем полную настройку последовательности проводов, цветового кодирования, длины и сечения проводов в соответствии с вашими конкретными требованиями к сборке, установке и системе управления.
Вопрос: Поддерживает ли степень защиты IP67 длительную эксплуатацию под водой?
Ответ: Стандартный рейтинг IP67 гарантирует, что устройство пыленепроницаемо и устойчиво к временному погружению в воду на глубину до 1 м на 30 минут. Для длительной эксплуатации в погруженном состоянии в сценариях работы счетчика воды его необходимо правильно собрать с соответствующим герметичным корпусом счетчика воды, чтобы обеспечить стабильные защитные характеристики.
Вопрос: Какой источник питания рекомендуется для KY-59?
A: Номинальное рабочее напряжение составляет 3,6 В постоянного тока, допустимый рабочий диапазон — от 2,5 В до 5 В постоянного тока. Мы рекомендуем использовать стабильный источник питания от литиевой батареи 3,6 В, чтобы сбалансировать крутящий момент, низкое энергопотребление и длительный срок службы.
